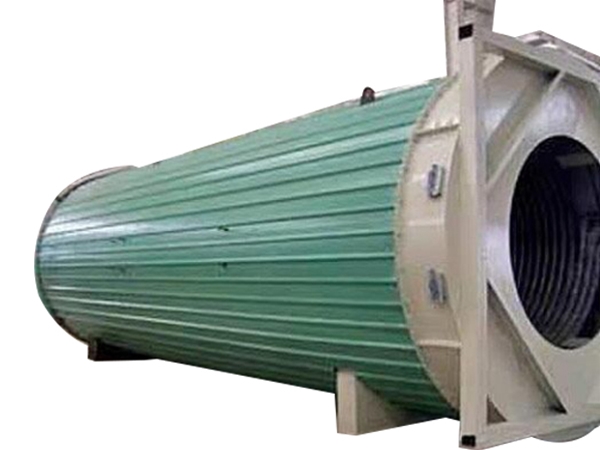

名称：RYL燃油气熔盐炉
详细信息
产品介绍
容量 ： 1200 - 35000 KW
工作压力： 0.8 - 1.6 Mpa
工作温度： 450度
适用燃料 ： 烟煤、重油、轻油、柴油、天然气、液化气、城市煤气
应用行业 ：化工、化肥、三聚氢胺、氧化铝等高温加热工艺
产品简介 熔盐炉是以熔化的硝酸钾、亚硝酸钠等的混合物为传热介质的锅炉。熔化炉将粉状的熔盐加热到熔点以上，直到熔盐的粘度可以用循环泵推动，使整个系统成为流动可循环状态后，送到热载体炉进一步循环升温，使其在流动状态下循环使用
型号参数
燃煤熔盐炉型号规格参数表
|
型号 参数 |
RYL-500 (40) |
RYL-700 (60) |
RYL-1400 (120) |
RYL-1800 (160) |
RYL-2400 (200) |
RYL-3000 (250) |
RYL-3500 (300) |
RYL-4600 (400) |
RYL-6000 (500) |
|
|
额定热功率 kW |
500 |
700 |
1400 |
1800 |
2400 |
3000 |
3500 |
4600 |
6000 |
|
|
热效率 % |
65 |
65 |
65 |
65 |
65 |
65 |
65 |
65 |
65 |
|
|
设计压力 MPa |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1.3 |
|
|
最高介质温度 ℃ |
450 |
450 |
450 |
450 |
450 |
450 |
450 |
450 |
450 |
|
|
炉内介质容量 m3 |
0.55 |
1 |
1.5 |
2.6 |
3 |
3.4 |
4 |
4.1 |
8.6 |
|
|
循环量 m3 /h |
40 |
50 |
80 |
60 |
100 |
110 |
130 |
150 |
270 |
|
|
配管联接口径 DN |
100 |
100 |
125 |
125 |
150 |
150 |
150 |
150 |
250 |
|
|
系统装机容量 kW |
25 |
30 |
70 |
70 |
130 |
130 |
130 |
160 |
190 |
|
|
外 形 尺 寸 |
直径 mm |
Φ2000 |
Φ2000 |
Φ2150 |
Φ2700 |
Φ2700 |
Φ2700 |
Φ2700 |
Φ3360 |
Φ3520 |
|
炉体 高 mm |
2600 |
3200 |
4360 |
4400 |
5000 |
5600 |
6400 |
6400 |
9200 |
|
|
安装总 高 mm |
4400 |
5000 |
6160 |
6200 |
6500 |
7100 |
7900 |
8500 |
12000 |
|
|
设备总重量 kg |
17300 |
17670 |
19700 |
39000 |
39300 |
40300 |
42650 |
59300 |
95000 |
|
|
型号 参数 |
RYL-7000 (600) |
RYL-8200 (700) |
RYL-9300 (800) |
RYL-10500 (900) |
RYL-12000 (1000) |
RYL-14000 (1200) |
RYL-15700 (1350) |
RYL-16000 (1400) |
|
|
额定热功率 kW |
7000 |
8200 |
9300 |
10500 |
12000 |
14000 |
15700 |
16000 |
|
|
热效率 % |
65 |
65 |
65 |
65 |
65 |
65 |
65 |
65 |
|
|
设计压力 MPa |
1.3 |
1.3 |
1.8 |
1.8 |
1.8 |
2.2 |
2.2 |
2.2 |
|
|
最高介质温度 ℃ |
450 |
450 |
450 |
450 |
450 |
450 |
450 |
450 |
|
|
炉内介质容量 m3 |
10.5 |
13.2 |
14.4 |
18 |
19 |
25 |
25 |
31 |
|
|
循环量 m3 /h |
270 |
300 |
360 |
420 |
420 |
420 |
420 |
800 |
|
|
配管联接口径 DN |
250 |
250 |
300 |
300 |
300 |
300 |
300 |
400 |
|
|
系统装机容量 kW |
230 |
280 |
290 |
320 |
350 |
410 |
410 |
560 |
|
|
外 形 尺 寸 |
直径 mm |
Φ3520 |
Φ3660 |
Φ4350 |
Φ4900 |
Φ4900 |
Φ5000 |
Φ5000 |
Φ5200 |
|
炉体 高 mm |
10800 |
11760 |
12660 |
12220 |
12880 |
14340 |
16100 |
17000 |
|
|
安装总 高 mm |
13600 |
14560 |
15660 |
15420 |
16080 |
17950 |
19710 |
20610 |
|
|
设备总重量 kg |
103000 |
108000 |
156880 |
157600 |
168400 |
197000 |
208500 |
257870 |
|
注：热效率指仅配置空预器回收热量时的热效率，再配置其他余热回收装置，系统热效率将进一步提高。
