RYQ燃油燃气熔盐炉

名称:RYQ燃油燃气熔盐炉

详细信息
产品介绍

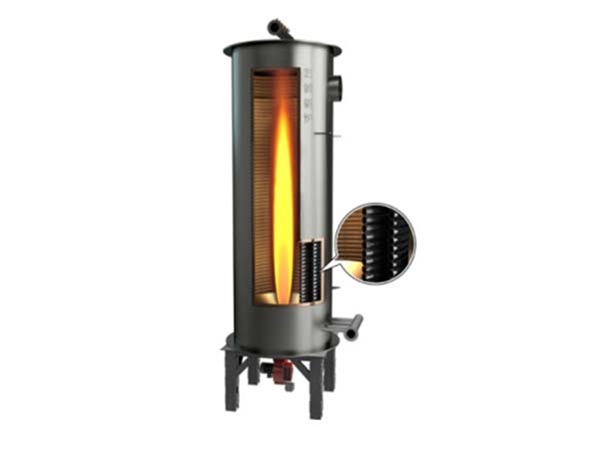

燃气(燃油)熔盐炉

燃料选择:天燃气 轻油

传热介质:熔盐

输出温度:最高450度

输出效率:92-98%

输出功率:450-25000千瓦

输出功率:40万~2000万大卡/小时

(燃气 / 燃油)熔盐锅炉,是以燃气、燃油或乙醇为燃料,以熔盐为导热载体,可作为高达580℃以下各种环境下的高温热源,广泛应用于各种需要进行高温加热或烘干的各行各业。本产品具有温度高、压力低、控温精确、热能利用率高的优点。本产品还可以选配蒸汽发生器,产生1.3MPA以下的饱和蒸汽,供用户使用。

【结构特点】

  1. 采用湿背式内燃两回程结构,结构紧凑,热效率高。
  2. 采用微正压运行,有效的提高了炉膛的燃烧强度,使同容量锅炉的体积更小,同时消除了锅炉炉膛、烟道的漏风,提高了锅炉的热效率。
  3. 采用先进的EDA技术,详细计算炉体结构尺寸、烟气的流速,合理充分利用火焰和烟气换热,保证锅炉可靠工作和充分冷却,提高锅炉的热效率。
  4. 采用高效冷凝技术,有效的降低了排烟的温度,提高了锅炉的热效率。
  5. 采用合理的结构设计和优良的耐火、保温材料,大幅降低炉体外表温度,使外表温度低于50度(高于国家标准),减少热流失,提高锅炉的热效率。
  6. 采用全新设计,降低燃料燃烧时的有害物质排放量,满足国家环保标准,特别是降低氮氧化物的排放量,满足国家的低氮排放标准。
  7. 采用多家国际知名品牌的进口燃烧器,适应各种应用场景,保证质量,保证安全。



【电控系统】

  1. 采用西门子等国际大品牌的PLC等自动化控制器做为控制核心
  2. 采用国际大品牌的外围组件,实现高质量的全自动控制系统
  3. 实时采集进口、出口的温度、压力等各种参数并在控制柜中实时集中显示
  4. 通过PID等闭环控制系统,保证锅炉稳定的工作在用户设定的各种参数下
  5. 监控各组数据的工作范围,对各种异常进行提醒或报警,方便用户使用和维护
  6. 控制模块具有强大的扩充能力,根据客户需要,可以方便的实现群控、远程控制等多种深度应用

【执行标准】

1、严格按照国家及行业标准对锅炉进行设计、制造、组装、实验和验收,其中包括但不限于下列标准:GB/T16507《水管锅炉》、TSG G0001《锅炉安全设计监察规程》、GB/T17410《有机热载体炉》、GB50273《锅炉安装工程施工及验收规范》

2、锅炉使用的主要钢材采用20 GB/T3087,保障锅炉安全可靠。

3、按照NB/T47018选取焊材,锅炉炉管采用氩气保护全熔透焊接,焊缝按照NB/T47013《承压设备无损检验》进行X射线探伤和检验,锅炉总装完成后管组全部进行水压试验,保障每台锅炉的焊接质量达到标准。

型号参数

燃油气熔盐炉型号规格参数表

型号          参数

RYY(Q)-350

(30)

RYY(Q)-600

(50)

RYY(Q)-850

(75)

RYY(Q)-1200

(100)

RYY(Q)-1400

(125)

RYY(Q)-2400

(200)

RYY(Q)-3500

(300)

RYY(Q)-4600

(400)

额定热功率    kW

350

600

850

1200

1400

2400

3500

4600

热效率  %

70

70

70

70

70

70

75

75

设计压力     MPa

1

1

1

1.1

1.1

1.1

1.3

1.3

最高介质温度

      ℃

450

450

450

450

450

450

450

450

炉内介质容量    m3

0.35

0.5

0.7

0.95

1.7

3

4.9

5

循环量

m3 /h

40

40

50

80

170

80

250

170

配管联接口径  DN

100

100

125

125

150

150

250

200

系统装机容量  kW

30

30

30

50

55

60

130

130

直径 mm

Φ1710

Φ1710

Φ1910

Φ2020

Φ2400

Φ2970

Φ3250

Φ3400

高 mm

2600

3300

3600

4100

4000

6400

7000

8000

设备总重量  kg

3900

4350

5290

6360

8600

18410

25000

31000





型号          参数

RYY(Q)-7000

(600)

RYY(Q)-8170

(700)

RYY(Q)-10500

(900)

RYY(Q)-12000

(1000)

RYY(Q)-14000

(1200)

RYY(Q)-15122

(1300)

RYY(Q)-17445

(1500)

RYY(Q)-23260

(2000)

额定热功率    kW

7000

8170

10500

12000

14000

15122

17445

23260

热效率  %

75

75

75

75

75

75

75

75

设计压力     MPa

1.3

1.8

1.8

1.9

1.6

1.6

2.0

1.8

最高介质温度

      ℃

450

450

450

450

450

450

450

450

炉内介质容量    m3

9.1

10.9

13

13

15

18

21

25

循环量

m3 /h

230

250

360

400

440

300

500

900

配管联接口径  DN

200

250

300

300

300

250

350

400

系统装机容量  kW

160

240

280

300

350

350

400

700

直径 mm

Φ3650

Φ3700

Φ3950

Φ4080

Φ4080

Φ4450

Φ4520

Φ4800

高 mm

10340

11360

12050

11840

14500

14000

16000

16600

设备总重量  kg

47200

51800

65440

70000

91550

98320

108180

122080

注:热效率指炉体热效率,配置余热回收装置后,系统热效率可达到90%
